یک ایده برای شناور ساحلی موشک انداز

در این تاپیک یک ایده اولیه برای توسعه یک شناور ساحلی موشک انداز ارائه میشه که امید هست تا مفید باشه. قبل از شروع هم لازم هست چند نکته اولیه ذکر بشه:

  • اول اینکه بنده هیچ تجربه و دانشی در عرصه طراحی شناور نداشته و ندارم و مطالب این تاپیک تنها یک ایده است، پس ممکن هست بخش های زیادی از این ایده دچار مشکل های فنی باشد و عملا و در دنیا واقع اجرای آن امکان پذیر نباشد و یا حد اقل نیاز به اصلاحاتی داشته باشد.
  • بنا بر نکته فوق پیشاپیش از نظرات، انتقادات، پیشنهادات و اشکالاتی که دوستان میفرمایند استقبال کرده و امیدوارم بیان عیوب نیز تصویری باشند بیشتر.
  • از مدیران مربوطه هم تقاضا دارم ضمن انتقال تاپیک و تصاویر، لطفا در صورتی که به هر دلیلی قصد دارند تاپیک را در تاپیک دیگری ادغام کنند اجازه بدهند بعد از خارج شدن از اسکرول این کار را صورت دهند.

خب بریم سر ایده اصلی. در حال حاضر شاید بشه گفت سه شناور ساحلی و موشک انداز اصلی کشور ما به ترتیب موارد زیر هستند:

شناور موشک انداز کلاس پیکان (تاپیک مربوطه):






اطلاعات مربوط به شناورهای فوق رو میتونید در تاپیک مربوطه پیدا کنید. شناورهای فوق به صورت نمونه انتخاب شدند و به ترتیب از بالا به پایین اندازه، وزن و حجم سلاح‌های قابل حمل کاهش پیدا می کنند ولی شاید بشه همه اونها رو به نوعی شناور ساحلی موشک انداز در نظر گرفت.

در جدول زیر مشخصات اصلی این شناورها رو در قیاس با هم مشاهده میکنید:






هدف در این تاپیک ارائه طرحی برای پر کردن فاصله بین قایق کلاس ذوالفقار و شناور کلاس تندر است، ضمن ارائه طرحی جدیدتر است. همچنین در تمام شناورهای فوق یکی از مشکلات اصلی ضعف در قسمت پدافند هوایی است که سعی شده در طرح ارائه شده این ضعف تا حدی رفع شود.

همچنین باید ذکر بشه که طراحی با استفاده از نرم افزار CATIA و با استفاده از محیط Imagine & Shape توسعه داده شده و برخی از اجزا نیز توسط محیط های Generative shape design و Part Design ساخته شدند.

ابتدا یک تصویر اولیه از شناور پیشنهادی در محیط Catia و تصویر سه نما که برخی ابعاد اصلی شناور رو هم مشخص میکنه:




نمای سمت راست






نمای بالا




نمای ایزومتریک




همانطور که در تصاویر فوق مشخص هست و اگر بخواهیم به صورت خلاصه ذکر کنیم شناور فوق حدود ۲۳.۵ متر طول، ۵.۹ متر عرض و ۱.۷ متر آبخور داره. (در مورد آبخور هیچ محاسباتی صورت نگرفته و فقط یه عدد پیشنهادی و حدودی هست). همچنین سلاح های اصلی شناور یک توپ دو لول ۳۰ م م ak-230 (یا چیزی شبیه به اون از لحاظ وزن و کارکرد) در سینه شناور، ۲ موشک ضد کشتی نور، ۲ موشک ضد کشتی نصر ۱، سامانه پدافندی شبیه به Croatle NG (یا چیزی شبیه به اون) در پاشنه شناور البته به همراه دو توپ ۲۰ م م در کنار پرتابگرهای موشک هست. در ادامه سلاح های مختلف با تفصیل کمی بیشتر توضیح داده خواهند شد.

قسمت اول مورد بحث سلاح های اصلی یعنی دو موشک نور و نصر در اطراف شناور هست. گرچه ممکن هست این نوع چینش از لحاظ عملی ممکن نباشه به هر دلیلی و از اساتید این عرصه درخواست میکنم تا اگر مشکلی وجود داره بفرمایند (گرچه نکاتی به ذهن خودم بعد از طراحی رسیده که راه حل هایی براش وجود داره اما فعلا بهشون نمیپردازم) همچنین بر روی برجک شناور فرض شده است که یک رادار آرایه فازی برای جستجو/رهگیری هوایی/دریایی وجود دارد به همراه رادار جستجوی سطحی و رهگیر اپتیکی تعبیه شده است.






قسمت بعدی توپ سینه شناور هست که توسط یک پوشش پوشانده شده تا سطح مقطع راداری شناور را افزایش نده و در هنگام نیاز قسمت پوشاننده به صورت تلسکوپی در دو طرف جمع شده و توپ قادر به شلیک می باشد.

پوشش قسمت توپ و نحوه باز شدن آن




توپ در موقعیت های مختلف






در قسمت پاشنه شناور سامانه پدافند هوایی کوتاه برد در نظر گرفته شده که به عنوان نمونه چیزی شبیه به سامانه Crotale NG البته به همراه دو توپ مثلا ۲۰ م م درنظر گرفته شده است. در جایگذاری این سامانه نمونه مشابه زمین پایه آن و ابعاد سیستم خودکششی آن در شناور در نظر گرفته شده است (اطلاعات بیشتر در مورد این سامانه).

تصویری از سامانه زمین پایه Croatle NG






مشابه این سامانه در شناور پیشنهادی




در انتها تصویر شناور پیشنهادی را میتونید از سه نما و همینطور یه نمای نمایشی ملاحظه نمایید.



نمای چپ


نمای روبرو




نمای بالا

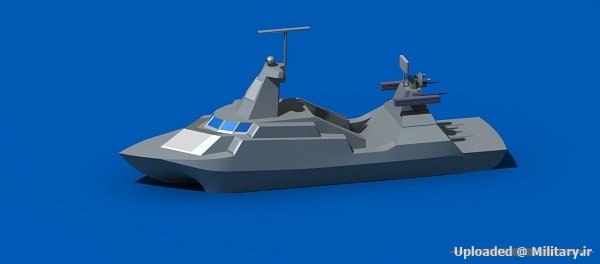

تصویر نمایشی
